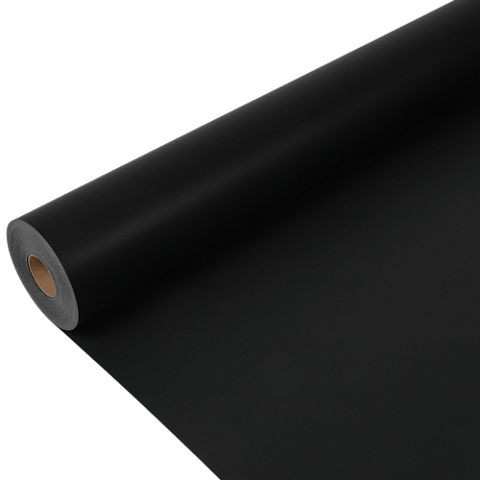

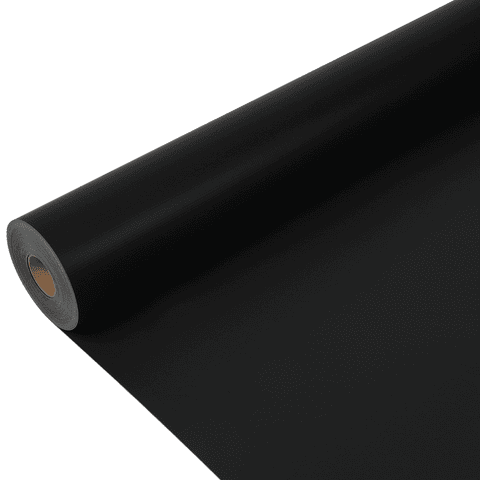

Sarnafil® TS 77-15

Sarnafil® TS 77-15

Membrana polimérica para impermeabilización de cubiertas mecánicamente fijadas.

Sarnafil® TS 77-15Es una membrana sintética que cumple con la norma En13956 para impermeabilización de cubiertas expuestas a base de poliolefina flexible (FPO), compuesta por múltiples capas, reforzada con poliéster, contienen estabilizadores de luz UV, retardantes al fuego y un revestimiento de fibra de vidrio no tejido. Sarnafil® TS 77-15 es una membrana para la impermeabilización de cubiertas, formulada para exposición directa a los rayos UV.  Los traslapos son soldados mediante aire caliente. Sarnafil® TS 77-15 es fabricada con refuerzo de fibra de vidrio no tejido y una capa de poliéster que le otorga sus propiedades de estabilidad dimensional.

  • Rendimiento probado durante décadas.
  • Disponible en varios colores.(bajo pedido)
  • Resistente a radiación UV permanente.
  • Alta estabilidad dimensional debido a su refuerzo con fibra de vidrio no tejido.
  • Resistente a la exposición permanente al viento.
  • Resistente a los microorganismos.
  • Resistente a la penetración de la raíz.
  • Compatible con asfalto viejo.
  • Soldadura por aire caliente sin uso de llamas abiertas.
  • Reciclable.

Asesoramiento Especializado
Hoja Técnica mostrar todos los documentos

Uso

Membrana impermeabilizante para:
  • Sistemas de cubiertas fijadas mecánicamente.

Ventajas

  • Rendimiento probado durante décadas.
  • Disponible en varios colores.(bajo pedido)
  • Resistente a radiación UV permanente.
  • Alta estabilidad dimensional debido a su refuerzo con fibra de vidrio no tejido.
  • Resistente a la exposición permanente al viento.
  • Resistente a los microorganismos.
  • Resistente a la penetración de la raíz.
  • Compatible con asfalto viejo.
  • Soldadura por aire caliente sin uso de llamas abiertas.
  • Reciclable.


Empaque

Los rollos estándar de Sarnafil® TS 77-15 se envuelven individualmente en una lámina de PE azul.

Unidad de embalaje:

Rollo

Longitud del rollo:

20 m

Ancho del rollo:

2 m

Peso del rollo:

66 kg

Color

Superficie:

Mate

Colores:

Superficie superior:



Gris (RAL 7040)

Blanco (RAL 9016 )

Superficie inferior:

Negro

Detalles de producto

Sostenibilidad/Certificados/Aprobados

INFORMACION AMBIENTAL

  • LEED v4 SSc 5 (Opción 1): Reducción de la isla de calor - Cubierta (solo tráfico blanco).
  • LEED v4 MRc 2 (Opción 1): Divulgación y optimización de productos para la construcción - Declaraciones ambientales de productos.
  • LEED v4 MRc 3 (Opción 2): Divulgación y optimización de productos para la construcción - Obtención de materias primas.
  • LEED v4 MRc 4 (Opción 2): Divulgación y optimización de productos de construcción - Componentes y materiales.
  • LEED v2009 SSc 7.2 (Opción 1): Efecto de isla de calor - Cubiertas.
  • LEED v2009 MRc 4 (Opción 2): Contenido reciclado.
  • Declaración de Producto Ambiental IBU (EPD) disponible.

CERTIFICADOS / NORMAS

Sarnafil® TS 77-15 está diseñado y fabricado para cumplir con los estándares más reconocidos internacionalmente.

  • EN 13956 Membranas poliméricas para impermeabilización de techos certificadas por el organismo notificado 1213-CPD-3915 y provistas con la marca CE.
  • EN 13501-1 Reacción al fuego.
  • ENV 1187 La resistencia al fuego externo ha sido probada y clasificada según EN 13501-5: BROOF (t1).
  • Aprobaciones de Factory Mutual (FM) Clase: 4470.
  • EN ISO 9001/14001 Sistema de gestión de la calidad.


Información de producto

Vida en el recipiente

5 años a partir de la fecha de producción en empaque sin abrir, en buen estado y original.

Condiciones de Almacenamiento

Los rollos deben almacenarse entre +5 ° C y +30 ° C en posición horizontal en un estibo, protegidos de la luz solar directa, la lluvia y granizo. No apile palets de rollos ni ningún otro material durante el transporte o almacenamiento.

Declaración de Producto

EN 13956

Defectos Visibles

Pasa

(EN 1850-2)

Longitud

20 m (-0 % / +5 %)

(EN 1848-2)

Ancho

2 m (-0.5 % / +1 %)

(EN 1848-2)

Espesor Efectivo

1.5 mm (-5 % / +10 %)

(EN 1849-2)

Rectitud

≤ 30 mm

(EN 1848-2)

Planicidad

≤ 10 mm

(EN 1848-2)

Masa por unidad de área

1.65 kg/m² (-5 % / +10 %)

(EN 1849-2)
Información del Sistema

Estructura del Sistema

Esta disponible una amplia gama de accesorios, por ejemplo, piezas prefabricadas, desagües de cubiertas, láminas de protección y capas de separación.



Se recomienda usar los siguientes materiales:

  • Sarnafil® T 66-15 D Membrana para detalles
  • Sika Metal Sheet T
  • Arandelas de Fijación
  • Sarnacol-2130 Plus
  • Sarnafil Walkway Pad T

Compatibilidad

Sarnafil® TS 77-15 se puede instalar en todos los aislamientos térmicos y capas de nivelación adecuadas para cubiertas. No se requiere una capa de separación adicional. Sarnafil® TS 77-15 es adecuado para la instalación directamente encima de cubiertas bituminosas existentes, cuidadosamente limpiadas y niveladas, por ejemplo. Cubiertas sobre tejados planos antiguos. Se pueden producir cambios de color en la superficie de la membrana en caso de contacto directo con bituminosos.
Información técnica

Resistencia al Impacto

sustrato duro

≥ 700 mm

sustrato blando

≥ 900 mm

Resistencia al Granizo

sustrato rígido

≥ 24 m/s

sustrato flexible

≥ 32 m/s

Resistencia a la Carga Estática

sustrato blando

≥ 20 kg

sustrato rígido

≥ 20 kg

Resistencia a tensión

longitudinal (md)1)

≥ 1000 N/50 mm

transversal (cmd)2)

≥ 900 N/50 mm

1) md = dirección de la máquina
2) cmd = dirección transversal de la máquina

Elongación

longitudinal (md)1)

≥ 13 %

transversal (cmd)2)

≥ 13 %

1) md = dirección de la máquina
2) cmd = dirección transversal de la máquina

Estabilidad Dimensional

longitudinal (md)1)

≤ |0.2| %

transversal (cmd)2)

≤ |0.1| %

1) md = dirección de la máquina
2) cmd = dirección transversal de la máquina

Resistencia al Desgarro



longitudinal (md)1)

≥ 300 N

transversal (cmd)2)

≥ 300 N

1) md = dirección de la máquina
2) cmd = dirección transversal de la máquina

Resistencia al Pelado de la junta

ningún fallo de la articulación

(EN 12316-2)

Resistencia a Cortante de la Junta

≥ 500 N/50 mm

(EN 12316-2)

Plegabilidad a baja temperatura

≤ -35 °C

(EN 495-5)

Comportamiento al Fuego

(EN 1187)

BROOF(t1) < 20°

(EN 13501-5)

Reacción al Fuego

Clase E

(EN ISO 11925-2, clasificación EN 13501-1)

Efecto de Productos Químicos Líquidos, Incluyendo Agua

Bajo pedido

(EN 1847)

Exposición a Bitumen

Pasa3)

(EN 1548)

3) Sarnafil® T es compatible con asfalto viejo

Resistencia a Exposición UV

Pasa (> 5000 h / grado 0)

(EN 1297)

Estanqueidad al agua

Pasa

(EN 1928)

Reflectancia Solar

Color

Inicial

3 años de edad

Instituto de pruebas

Beige

0,64

0,56

CRRC

Blanco RAL 9016

0,79

0,68

CRRC

Emitancia Térmica

Color

Inicial

3 años de edad

Instituto de Pruebas

Beige

0,91

0,87

CRRC

Blanco RAL 9016

0,91

0,87

CRRC

Indice de Reflectancia Solar

Color

Inicial

3 años de edad

Instituto de Pruebas

RAL 9016

78

66

CRRC

Beige

99

82

CRRC

Los productos probados por CRRC se enumeran en la base de datos de productos del Cool Roof Rating Council (CRRC).

USGBC Clasificación LEED

Color

Inicial

3 años de edad

RAL 9016

SRI > 82

SRI > 64

Beige -SRI > 64

Cumplir con los requisitos mínimos del crédito LEED V4 SS 5 opción 1 Reducción de isla de calor - Techo.



Aplicación

aplicación Información

Temperatura Ambiente

-20 °C min. / +60 °C max.

Temperatura del Sustrato

-30 °C min. / +60 °C max.
Aplicación Pasos

CALIDAD DEL SUSTRATO

La superficie del sustrato debe ser uniforme, lisa y libre de salientes o rebabas afiladas, etc.

La capa de soporte debe ser compatible con la membrana, resistente a los disolventes, limpia, seca y libre de grasa y polvo. Las láminas metálicas deben desengrasarse antes de aplicar el adhesivo.

APLICACIÓN

Los trabajos de instalación deben ser realizados únicamente por los contratistas instruidos por Sika para techos.
Instalación de algunos productos auxiliares, por ejemplo, Los adhesivos / limpiadores de contacto están limitados a temperaturas superiores a +5 ° C. Tenga en cuenta la información proporcionada por las hojas de datos del producto.
Las medidas especiales pueden ser obligatorias para la instalación a una temperatura ambiente inferior a +5 ° C debido a los requisitos de seguridad de acuerdo con las regulaciones nacionales.
